Нормы точности настольных токарно-винторезных станков Opti:
D180x300 Vario, D240x500G / Vario, D280x700G / Vario.



Измеряемая величина

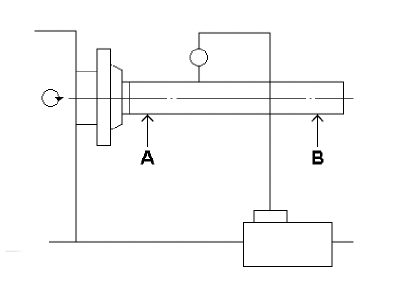

Схема измерения

Предельное значение

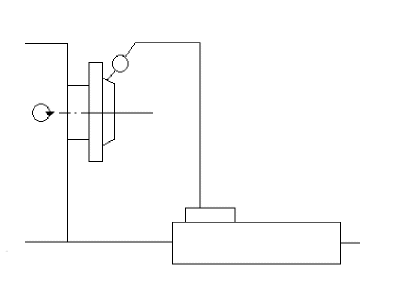

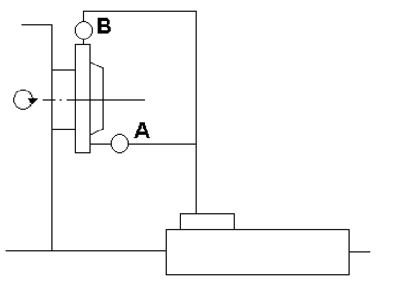

Радиальное и торцевое биение шпинделя

Радиальное и торцевое биение фланца шпинделя

А: 0,009 мм

В
: 0,01 мм

Радиальное биение присоединительной поверхности шпинделя

Радиальное биение присоединительной поверхности шпинделя

0,009 мм

Радиальное биение оправки, установленной во внутренний конус шпинделя

Радиальное биение оправки, установленной во внутренний конус шпинделя

А: 0,015 мм

В
: 0,03 мм

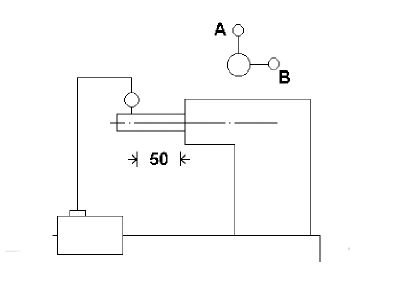

Параллельность пиноли задней бабки

Параллельность пиноли задней бабки

А: 0,025 / 50 мм

В
: 0,015 / 50 мм

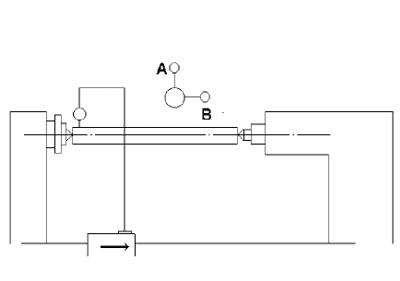

Биение оправки, установленной в центрах шпинделя и задней бабки

Биение оправки, установленной в центрах шпинделя и задней бабки

А: 0,03 мм

В
: 0,03 мм

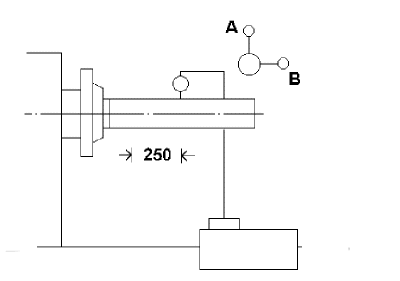

Параллельность шпинделя

Параллельность шпинделя

А: 0,03 / 250 мм

В
: 0,03 / 250 мм

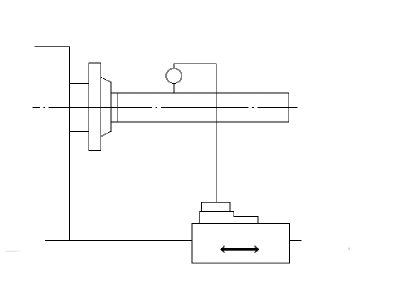

Параллельность перемещения верхней каретки суппорта оси шпинделя

Параллельность перемещения верхней каретки суппорта оси шпинделя

0,04 / 75 мм

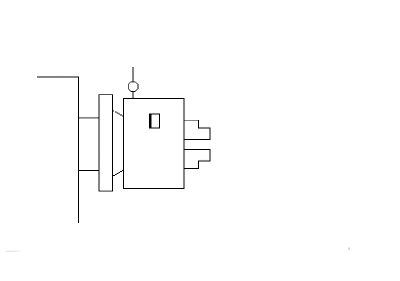

Радиальное биение токарного патрона

Радиальное биение токарного патрона

0,04 мм

Радиальное биение измерительной оправки. закрепленной в токарном патроне:

А: Ø 20 мм

В
: Ø 30 мм

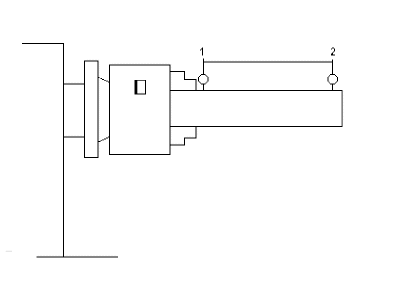

Радиальное биение измерительной оправки. закрепленной в токарном патроне

А:
1. 0,04 мм
2. 0,08 / 100 мм

В
:
1. 0,04 мм
2. 0,08 / 100 мм
