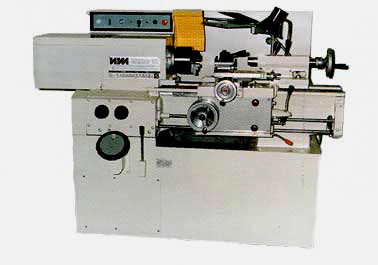

Станки токарные универсальные
ИжМаш ИТС11, ИТС12
НАЗНАЧЕНИЕ СТАНКОВ:
Станки предназначены для выполнения разнообразных токарных работ в центрах, цангах или патроне в условиях массового и крупносерийного производств.ОСОБЕННОСТИ КОНСТРУКЦИИ- Станки упрощенные без нарезания резьб.
- Станок ИТС11 оснащен пневмоприводом зажима заготовки в клиновом или цанговом патронах, задняя бабка с пневмоприводом или ручная, шпиндельная бабка без перебора.
- Станок ИТС12 аналогичен станку ИТС11.
- ДОАО "Ижмашстанко" может изготовить на базе этих станков станок на 1 подачу и 1 число оборотов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ
| Максимальная длина обрабатываемого изделия, мм | 500 | Максимальный диаметр обрабатываемой заготовки, мм:
над станиной
над суппортом | 240
168 | | Максимальный диаметр прутка, обрабатываемого в патроне, мм (ИТС12) | 30 | | Максимальное сечение резца, мм | 16х16 | | Конец шпинделя по ГОСТ 12595-85 | 2 и 4К | | Размер внутреннего конуса шпинделя по ГОСТ 25557-82 | Морзе 5 | | Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82 | Морзе 3 | | Перемещение пиноли, мм | 85 | | Частота вращения шпинделя, об/мин | 160-2000 | | Продольная подача, мм/об | 0,01-0,375 | | Поперечная подача, мм/об | 0,005-0,187 | | Мощность привода главного движения, кВт | 3 | | Класс точности по ГОСТ 8-82 | П | Габаритные размеры (длина х ширина х высота), мм:ИТС11
ИТС12 | 2040х810х1350
1790х810х1350 | Масса станка, кг:
ИТС11
ИТС12 | 1240
1180 |
|
