Универсальные делительные головки

универсальная делительная головкауниверсальная делительная головка
универсальная делительная головка

Универсальная делительная головка типа УДГ предназначена для выполнения работ по обработке детали, связанных с поворотом детали на заданную величину, при работе на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных и других работах. Делительные головки являются важными принадлежностями консольно-фрезерных станков, особенно универсальных, и применяются при необходимости фрезерования граней, пазов, шлицев, зубьев колёс и инструментов, расположенных под определённым углом друг относительно друга. Их можно использовать для простого и дифференциального деления.

На нашем складе всегда есть в наличии (либо под заказ) универсальные делительные головки УДГ-160, УДГ-200, УДГ-250, УДГ-320, УДГ-400, УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Д-320, УДГ-Д-400, также импортные аналоги VERTEX BS-0 (1001-050), BS-1 (1001-051), BS-2 (1001-052) и универсальные делительные головки серии FW80, F11-100A, F11-125A, F11-160A. Делительные головки являются одной из наиболее важных принадлежностей для фрезерных станков. С помощью делительной головки деталь, расположенная между центрами или зажатая в патроне, может быть повернута на любой угол по желанию и разделить на любое количество в равных и произвольных частях. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.
Для случаев, когда необходимо поддерживать тяжелую нагрузку, имеются головки F11125C, F11160C, сконструированные специально для этого.
Головки ТИПа F11100AL, F11125AL, F11160AL аналогичны FW80, где ручки управления расположены на левой стороне.



Скачать паспорт на делительные головки УДГ.

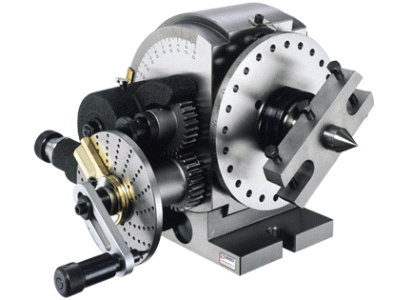

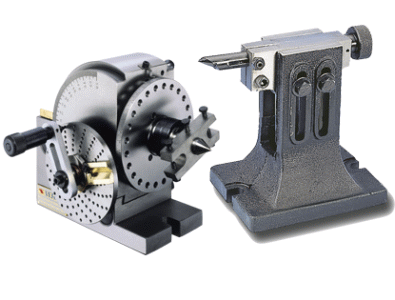

Универсальная делительная головка Optimum TA 125.

Универсальная делительная головка Optimum TA 125

  1. Закаленный и шлифованный червяк.
  2. Прецизионные конические роликоподшипники.
  3. Передаточное отношение 40:1.
  4. Полный оборот маховика соответствует вращению стола на 9°.
  5. Поворот на угол от -10° до 90°.
  6. Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.


Характеристики TA 125
Высота центров, мм 100
Ширина Т-образного паза, мм 13
Диаметр проходного отверстия, мм 18
Высота, мм 173
Ширина, мм 91
Длина, мм 189
Вес, кг 12


Комплект поставки:

  1. Задняя бабка.
  2. 2 делительных диска.
  3. Упорный центр.
Задняя бабка

Высококачественные делительные столы Optimum

  1. Литой корпус из высококачественного чугуна, устойчивый к деформациям при больших нагрузках.
  2. Проверка каждого стола на измерительном стенде Heidenhain.
  3. Прецизионные конические роликоподшипники обеспечивают высокую точность при нагрузке.
  4. Сквозное отверстие шпинделя дает возможность обрабатывать длинные заготовки.
  5. Закаленная и шлифованная поверхность стола.
  6. Быстрое деление с помощью делительных дисков при массовом производстве деталей.


Горизонтально-вертикальные делительные столы Optimum RT100 / RT150 / RT200:

Горизонтально-вертикальный делительный стол Optimum RT150

  1. Закаленный и шлифованный червяк.
  2. Передаточное отношение 90:1.
  3. Полный оборот маховика соответствует вращению стола на 4°, цена деления лимба 2 минуты (0° 2’ 0") .
  4. Ручное деление маховиком.


Характеристики RT 100 RT 150 RT 200
Диаметр стола, мм 100 150 200
Высота, мм 70 80 105
Ширина, мм 114 160 200
Длина, мм 137 200 265
Высота центров, мм 80 100 135
Ширина Т-образного паза, мм 8 11 14
Вес, кг 9 12 30

Дополнительные принадлежности
Фланец патрона с комплектом крепежа для RT 150
Фланец патрона с комплектом крепежа для RT 200
Трехкулачковый патрон 125 мм для RT 150
Трехкулачковый патрон 150 мм для RT 200
Комплект делительных дисков IT 150 для RT 150
Комплект делительных дисков IT 200 для RT 200
Задняя бабка RST 1 для RT 150
Задняя бабка RST 2 для RT 200


Горизонтально-вертикальные делительные столы Optimum с трехкулачковыми патронами

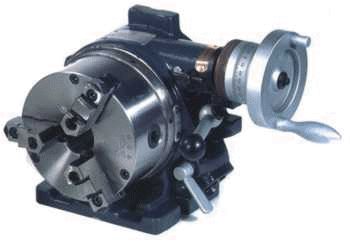

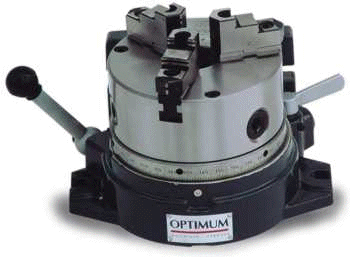

Горизонтально-вертикальный делительный стол с трехкулачковым патроном Optimum RTЕ 165 Горизонтально-вертикальный делительный стол с трехкулачковым патроном Optimum RTU 165
Делительный стол с трехкулачковым патроном Optimum RTE 165 Делительный стол с трехкулачковым патроном Optimum RTU 165

  1. Удобное и быстрое закрепление заготовки с помощью трехкулачкового патрона.
  2. Прямое деление с помощью делительных дисков.
  3. В комплекте 7 делительных дисков для прямого деления на 2/3/4/6/8/12/24 и стол с четырьмя Т-образными пазами.


Характеристики RTE 165 RTU 165
Диаметр стола, мм 165 165
Высота, мм 200 221
Ширина, мм 260 250
Длина, мм 218 235
Высота центров, мм 130 130
Диаметр стола, мм 203 203
Диаметр проходного отверстия, мм 36 36
Вес, кг 32,5 48


Комплект поставки:

  1. Стол.
  2. 6 делительных дисков для прямого деления.
  3. Главный делительный диск: прямое деление на углы,
    кратные 15° (2/3/4/6/8/12).

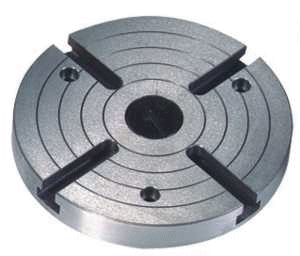

Стол

Дополнительные принадлежности
Комплект делительных дисков IT 200
Задняя бабка RST 2


Комплект делительных дисков Optimum IT.

Комплект делительных дисков

В комплекте два делительных диска для косвенного деления для использования со столами RT 150, RT 200, RTE 165 и RTU 165.

Комплект делительных дисков IT 150 для косвенного деления для использования с RT 150
Комплект делительных дисков IT 200 для косвенного деления для использования с RT 200, RTE 165 и RTU 165

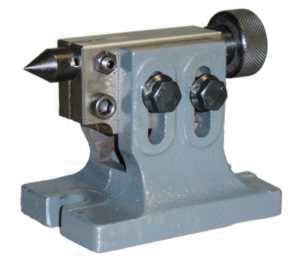

Задняя бабка Optimum RST.

Задняя бабка RST 1

Задняя бабка с регулируемой высотой центров для использования со столами RT 150, RT 200, RTE 165 и RTU 165.

Задняя бабка RST 1 (высота центров 75 - 110 мм) для использования с RT 150
Задняя бабка RST 2 (высота центров 120 - 155 мм) для использования с RT 200, RTE 165 и RTU 165
